本公司所生产的事故照明快速切换装置是一种将市电电能和电池电能转化而成的不间断的、净化的交流电能相互切换的设备，用以给电气设备提供可使用的连续交流电源，以备市电的不稳定及断电。
事故照明快速切换装置技术特点：
完全隔离型逆变技术，输出无噪音正弦交流电压
逆变单元采用的SPWM技术，波形纯净
独有的动态电流环控制技术确保逆变器可靠运行
过负载能力强，能承受计算机满负载开机
大功率旁路开关，过载时可由旁路供电
具有输入过、欠压，输出过、欠压，过温、短路等保护功能
逆变器前面板采用LED显示方式，状态一目了然
产品外观及安装尺寸
本图外观仅供参考，请以实物为准。
4U机箱机柜面板开孔尺寸 445*178
6U机箱机柜面板开孔尺寸 445*267.5
MNS柜型示意图800*1000*2200

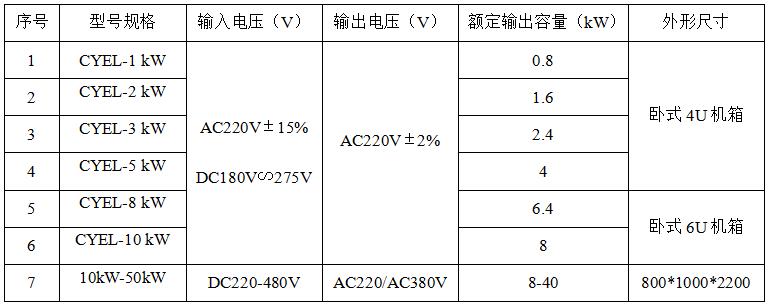

产品型号
备注：1，CYEL-1至CYEL-10的输出电压为AC220V，如需三相220V电压输出时订货时请注明；
2，容量超出CYEL-10的产品需定制，我公司可以根据客户要求组织生产，可以满足客户拼柜要求，输出电压为交流三相220V。

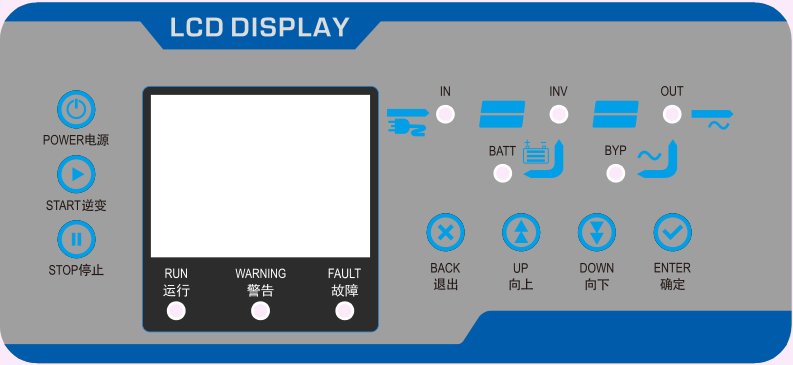

前面板的操作和显示如上图所示，由状态指示、液晶控制2个部分组成。分别为：
LCD状态指示
市电（IN 绿色） 机器旁路正常时亮，旁路无时灭，过高过低时闪亮
逆变（INV 蓝色） 机器在逆变输出状态时亮，非逆变输出状态时灭
输出（OUT 绿色） 当机器有交流输出的状态时亮,无交流输出的状态时灭
故障（FAULT黄色）机器正常工作时灭，机器故障时亮
旁路（BYP 绿色） 逆变停止时亮，逆变时灭
运行（RUN 绿色） 电源正常时亮，无电源时灭
警告（WARNING 黄色）有警告时闪亮，无警告时灭
液晶显示控制及信息说明
警告！※ 液晶面板上的各条项目在出厂前均已设置好，不可随意更改；
※ 随意更改设置将会产生不可预测的后果，本公司对此造成的后果概不负责。
Ⅰ 功能键说明
◎ 电源 作用：·第一次启动或欠压关机后，按下2-3秒打开机器电源
◎ 启动 作用：·在液晶开机模式下，启动逆变器
◎ 停止 作用：·在液晶开机模式下，停止逆变器
·当参数修改进行到一半，想要取消该操作时按退出键即可
◎ 作用：·在菜单中可以向上移动
·设置参数时起加计数作用
◎ 作用：·在菜单中可以向下移动
·设置参数时起减计数作用
◎ 确认 作用：·需要进入下一级菜单时，选中相应的菜单项按确认键即可
·修改完相应的控制参数后，必须按此键确认后修改才能生效
◎ 退出 作用：·需要返回上一级菜单时须按下此键
Ⅱ 菜单项介绍及设置
◎ 运行参数显示 实时显示系统的当前运行参数。如下表：
交流电流（A） ：输出电流，旁路时为旁路电流，逆变时为逆变输出电流
电网电压（V） ：旁路输入交流电压
逆变电压（V） ：逆变器输出的交流相线对零电压
直流电压（V） ：电池电压
散热器温度（℃）：散热器当前温度
◎ 优先显示设置 用户通过此项菜单设置需要优先显示运行参数
·进入该级菜单后，当光标移至想要选择的运行参数时，按确认键即可，此时该行末将出现一标记
·当该参数已选中，用户想取消时，再次按确认键即可，行末标记也将清除
·最多可设置四个参数为优先显示参数
·当没有一个参数被选中时，系统将默认优先显示该菜单中最前的四个参数
◎ 故障查询 用户可通过此项菜单查看当前发生的故障
故障名称:交流输入故障、直流输入故障、旁路输入故障、逆变反馈故障、输出短路故障、系统过温保护故障、旁路输入相序错误、逆变相序错误等故障提示。
Ⅲ 操作说明
◎ 进入优先显示屏后，按确认键进入主界面。
◎ 进入主界面后，可通过 按键上下移动按确认键进入相应的菜单项。
◎ 按退出键可返回优先显示屏。
◎ 主界面的左下方为当前运行状态显示位（显示“停止”或“运行”），
右下方为工作电源显示位（显示“电网”或“逆变器”）。
◎ ·当有故障发生时，将弹出故障警告屏，并显示故障原因
·按确认键进入故障查询屏，按退出键可直接回到主界面，此时除故障查询屏以外的各屏左下角将有一反显标志提示当前处于上一次警告的故障中
·当故障排除后，该标志可在一次查询操作后自动清除
